7吨6吨5吨十通牌STQ5101JSQN4随车起重运输车

来源于:    发布日期: 2016/5/21   点击次数: 1991   [返回新闻中心]

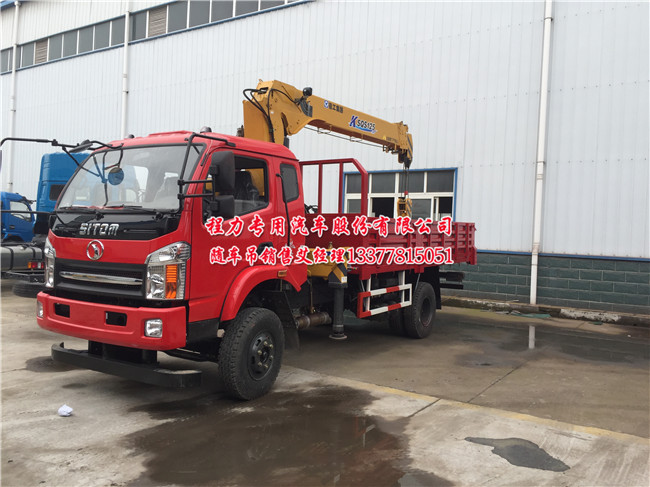

十通随车起重运输车





7吨6吨5吨十通牌STQ5101JSQN4随车起重运输车:随着随车吊的快速发展,各汽车生产商或零部件厂家对产品质量的要求也在不断提高;变速箱及其构成零件的生产也亦如此,对这些零部件在生产制造中加工质量的检测与控制好坏,决定了整个变速箱的质量和性能。如果采用传统的通用量具或通过精测室检测设备进行变速箱零部件加工。目前我市已经有近百家专用汽车生产制造企业与全国100多所大专院校、科研院所开展产学研合作。现在我们的很多的企业的领导已经深深的意识到一个观点。





【主要技术参数】
产品商标 十通牌
公告批次 279
产品名称 STQ5101JSQN4型随车起重运输车
产品号 ZL1W350A03X
总质量(Kg) 9980
罐体容积(m3)
额定载质量(Kg) 3590
外形尺寸(mm) 7215×2475×3500
整备质量(Kg) 6195
货厢尺寸(mm) 4270×2100×600
额定载客(人)
准拖挂车总质量(Kg)
驾驶室准乘人数(人) 3
载质量利用系数
接近角/离去角(°) 22/15,22/16
前悬/后悬(mm) 1170/2145,1170/1845
轴数 2
轴距(mm) 3900,4200
轴荷(Kg) 4040/5940
最高车速(Km/h) 88
【底盘技术参数】
底盘型号 STQ1101L05Y1N4
底盘名称 载货汽车底盘(二类)
商标名称 十通牌
生产企业 湖北三环专用汽车有限公司
外形尺寸(mm) 6980×2300×2380
轮胎数 6
接近角/离去角(°) 22/19,22/20
轮胎规格 8.25-16LT 16PR
钢板弹簧片数 8/11+8
前轮距(mm) 1725,1750
燃料种类 柴油
后轮距(mm) 1640
排放标准 GB3847-2005,GB17691-2005国Ⅳ
发动机型号 发动机生产企业
排量(ml) 功率(Kw)
YC4FA115-40 广西玉柴机器股份有限公司
2982 85
YC4FA115-40
4270×2100×600
7215×2475×3500



@随车吊直臂式随车吊的吊臂构造示意图

直臂式随车吊吊臂一般由固定臂和几节弹性臂组成,吊臂构造见图2。只要2节或1节弹性臂的吊臂,弹性臂的伸出与缩回靠液压缸推进, 多节弹性臂的伸出与缩回依托装在吊臂内部的液压缸和钢丝绳一起效果, 前2 节弹性臂依次伸出和缩回, 经过钢丝绳牵引的弹性臂一起伸出和缩回。

直臂式随车吊吊臂长, 液压缸行程长, 较折臂式随车吊的加工难度大, 本钱高。直臂式随车吊吊臂弹性液压缸装在吊臂内部,呈现相同毛病时, 须将吊臂拆出, 液压缸拆出,工作量很大, 十分费事。关于大吨位的随车吊弹性臂节数多, 重量大, 修理难度更大。直臂式随车吊吊重物时, 卷筒正转收绳, 吊钩上升。卷筒反转放绳, 吊钩降低。卷筒的滚动是由液压马达经过卷扬箱驱动。@

@直臂式随车吊的反转运动是由反转箱输出轴上的小齿轮带动反转支承外圈的大齿轮滚动完成。反转支承的外圈
与立柱接盘固定在一起, 内圈装置在横梁接盘上, 反转箱由液压马达驱动。随车吊能够接连滚动, 随车吊接连滚动时, 需求处理上部旋转有些油路与下部固定有些油路的衔接疑问, 转接头体能极好地处理这个疑问。折臂式随车吊折叠状况时, 请求随车吊总宽度不能超过汽车的宽度, 所以一般横梁为偏心构造,即随车吊的反转基地和汽车的基地不共同。直臂式随车吊反转基地和汽车基地是共同的。@

@折臂式随车吊横梁构造较直臂式随车吊横梁复杂, 加工难度大, 折臂式随车吊横梁需求加工的部位有反转液压
缸衔接法兰及螺栓连结孔(2端) 、立柱齿轮上下轴套装置孔、端面轴承装置面等。直臂式随车吊横梁首要需求加工的部位有反转支承装置面和装置孔。直臂式随车吊液压体系所用油泵为齿轮泵,而折臂式随车吊所用油泵必须为压力高的柱塞泵。
