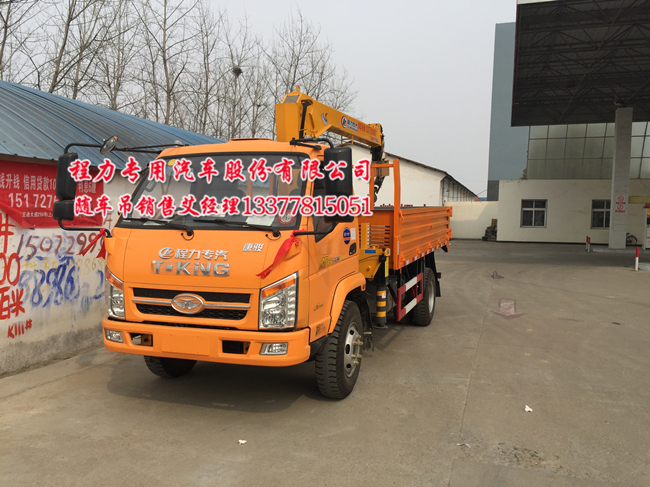

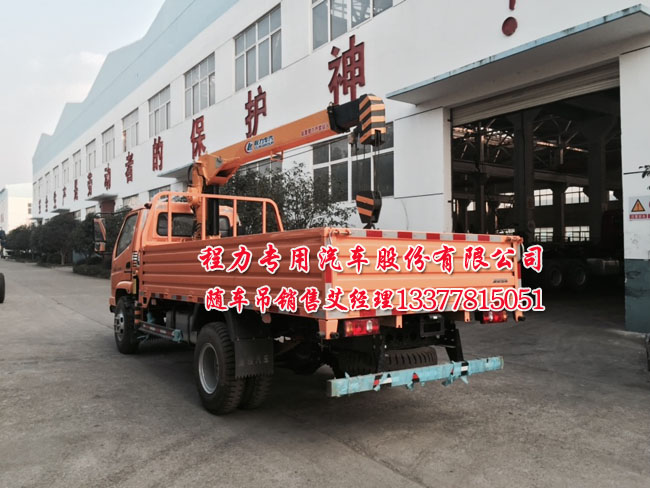

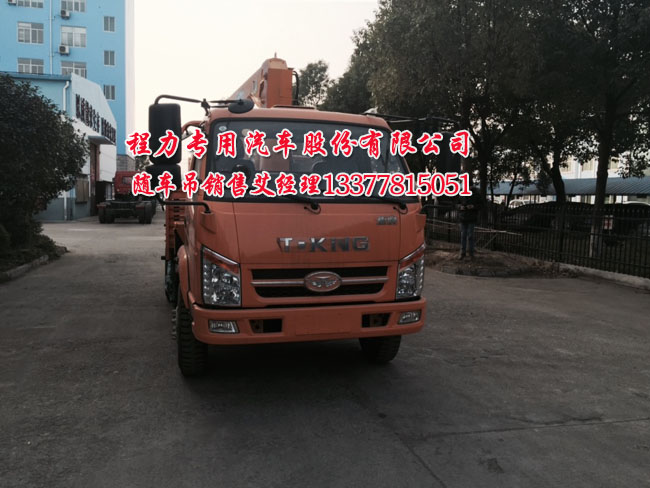

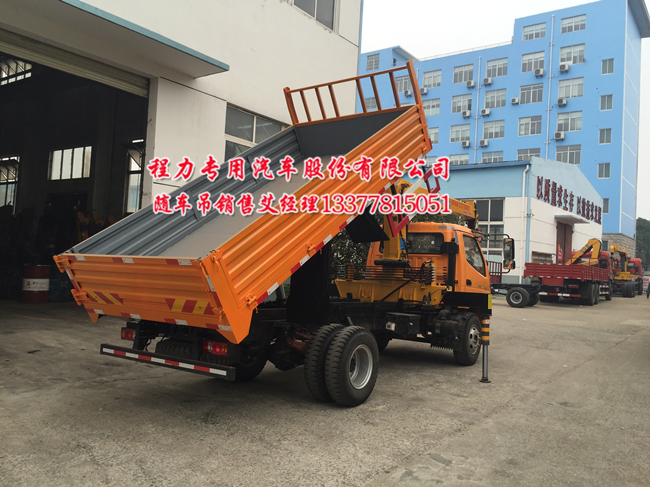

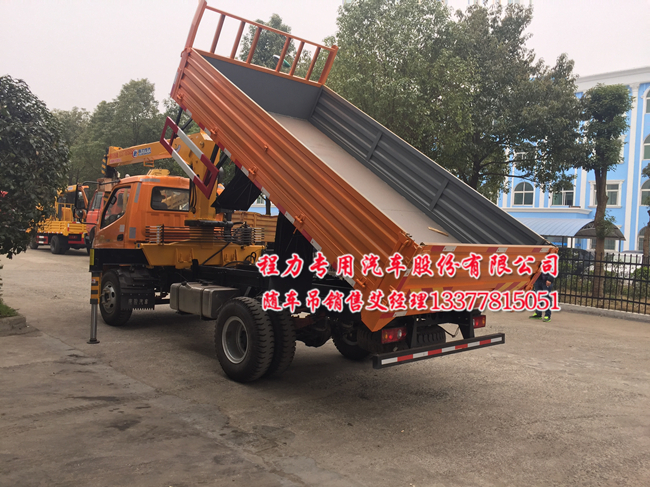

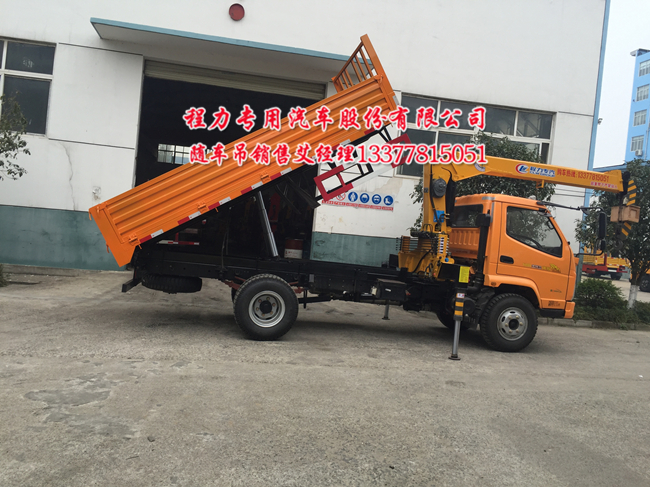

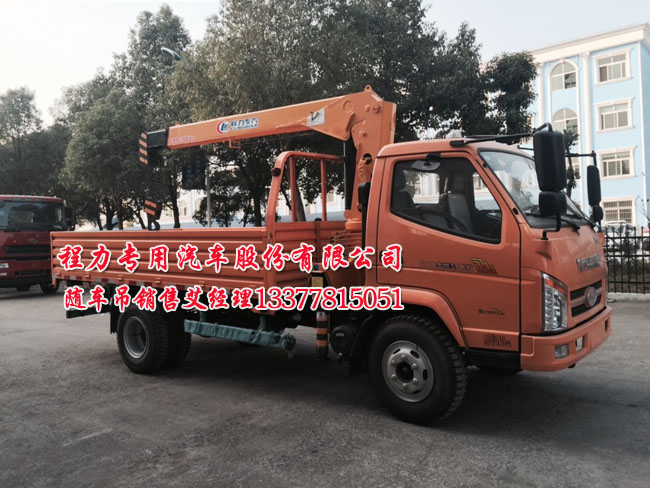

货车带吊唐骏欧铃随车吊朝柴CY4102-CE4C

    货车带吊唐骏欧铃随车吊朝柴CY4102-CE4C随车起重运输车朝柴123马力国四排放，轮胎是825-16，断汽刹，有暖风，大梁200mm，二层直通，底盘型号 ZB1080TDE3F ，发动机生产企业 东风朝阳朝柴动力有限公司 ，发动机型号 CY4102-CE4C 。支腿跨距：支腿跨距是水平油缸全部伸出时两支腿中心之间的水平距离，回转角度：回转角度是指起重机旋转的工作范围。变幅范围：变幅范围是指变幅缸从全缩至全升时，起重臂与地面的最小夹角至最大夹角的变化范围。吊臂节数：吊臂节数是指随车起重运输车伸缩臂和固定臂的数量。达标车型公告>车辆配置>车辆参数道路运输车辆燃料消耗量达标车型（货车）车辆参数

企业名称 山东唐骏欧铃汽车制造有限公司
产品名称  随车起重运输车 产品型号  ZB5080JSQDF
整车参数
外形尺寸
(长×宽×高) mm 6570×2130×3175
货厢栏板内尺寸(长×宽×高) mm
或容积m3 4000×2030×550
整备质量kg 4200 总质量 kg 8280
驱动型式  4X2
底盘配置与技术参数
底盘生产企业 山东唐骏欧铃汽车制造有限公司
底盘型号 ZB1080TDE3F
发动机型号 CY4102-CE4C
变速器型号  5T97
主减速器速比（驱动桥速比） 6.167
轮胎规格型号 7.50-16 LT,7.50R16 LT,8.25-16 LT,8.25R16 LT
综合燃料消耗量L/100km 16.6
50km/h空载等速燃料消耗量L/100km 10.0

燃料消耗量参数表
产品型号 ZB5080JSQDF
执行标准 JT719《营运货车燃料消耗量限值及测量方法》
满载等速
燃料消耗量 车速，km/h 30 40 50 60 70 80
档位 -- 5 5 5 5 5
油耗，L/100km -- 12.5 13.5 14.5 15.8 17.7
燃油消耗量达标车型编号 2013年第25批第1336号（H025F520）

 货车带吊唐骏欧铃随车吊（随车起重运输车）折臂式知识介绍

折臂式随车吊吊臂通常由两部分构成(小吨位随车起重机构造简单有所不同)主臂和吊臂,主臂和吊臂通过转轴和折叠液压缸联合在一起,折叠液压缸的作用是使吊臂绕主臂滚动,吊臂通常由固定臂和几节伸缩臂构成。折臂式随车吊吊臂由两部分构成所以吊臂较短,相应液压缸行程就短,加工难度小。

折臂式随车吊吊臂伸缩液压缸装置在吊臂外部,呈现毛病时(比方液压缸接头漏油等)简单修理。折臂式随车吊吊重物时,变幅液压缸活塞杆缩回,折臂式随车吊吊臂顺时针滚动,吊钩下降,吊起重物,变幅液压缸活塞杆伸出,吊臂逆时针滚动,重物提高。折臂式随车吊的反转运动由反转液压缸上的齿条股动立柱下端的齿轮滚动完成,滚动视点由液压缸行程决议,所以折臂式随车吊不能接连反转,通常情况下折臂式随车吊反转的最大视点是360°。 折臂式随车吊折叠状况时,请求随车吊总宽度不能超过轿车的宽度,所以通常横梁为偏疼构造,即随车吊的反转基地和轿车的基地不一致。

折臂式随车吊横梁构造较直臂吊横梁杂乱,加工难度大,折臂式随车吊横梁需求加工的部位有反转液压缸连接法兰及螺栓连接孔(2端)、立柱齿轮上下轴套装置孔、端面轴承装置面等。 折臂式随车吊液压体系压力比直臂式随车吊压力高。为了下降变幅缸压力,常选用连杆机构。直臂式随车吊液压体系所用油泵为齿轮泵,而折臂式随车吊所用油泵有必要为压力高的柱塞泵。
